三菱變頻器FR-D700系列
一、FR-D700技術規格

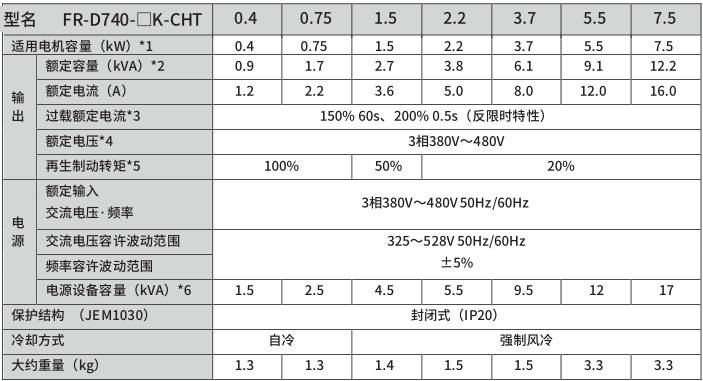

1、3相400V電源(FR-D740-CHT)
*1 適用電機表示使用三菱標準4極電機時的最大適用容量。
*2 額定輸出容量是指輸出電壓為440V時的容量。
*3 過載額定電流的%值表示相對于變頻器額定輸出電流的比率。反復使用時,必須等變頻器和電機降到100%負載時的溫度以下。
*4 最大輸出電壓不能高于電源電壓。在設定范圍內可以更改最大輸出電壓。但是變頻器輸出側電壓波形的峰值為電源電壓的√2倍左右。
*5 制動轉矩的大小顯示為電機單體從60Hz以最短時間進行減速時的短時間平均轉矩(隨電機損失而發生變R化) ,并非是連續再生轉矩,從高于基準頻率的頻率進行減速時,其平均減速轉矩的值將有所下降。變頻器未內置制動電阻器,故在再生能量偏大時請使用選件制動電阻器。(制動單元不能在0.1K容量及0.2K容量的變頻器上使用。)也可以使用制動單元(FR-BU2)。
*6 電源設備容量隨著電源側的阻抗(包括輸入電抗器和電線)值而變化。
【三菱變頻器FR-D740型號】
. FR-D740-0.4K-CHT
. FR-D740-0.75K-CHT
. FR-D740-1.5K-CHT
. FR-D740-2.2K-CHT
. FR-D740-3.7K-CHT
. FR-D740-5.5K-CHT
. FR-D740-7.5K-CHT

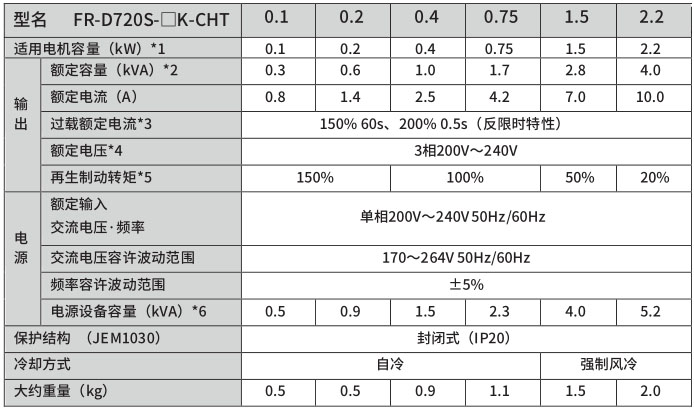

2、單相200V電源(FR-D720S-CHT)
*1 適用電機表示使用三菱標準4極電機時的最大適用容量。
*2 額定輸出容量是指輸出電壓為230V時的容量。
*3 過載額定電流的%值表示相對于變頻器額定輸出電流的比率。反復使用時,必須等變頻器和電機降到100%負載時的溫度以下。
設定了瞬停再啟動(Pr.57)或停電停止(Pr.261)時,當電源電壓下降負載變大時,母線電壓將下降至停電檢測水平,此時可能無法達到100%以上的負載。
*4 最大輸出電壓不能高于電源電壓,在設定范圍內可以更改最大輸出電壓。但是變頻器輸出側電壓波形的峰值為電源電壓的√2倍左右。
*5 制動轉矩的大小顯示為電機單體以從60Hz以最短時間進行減速時的短時間平均轉矩(隨電機損失而發生變化) ,并非是連續再生轉矩,人從高于基準頻率的頻率進行減速時,其平均減速轉矩的值將有所下降。變頻器未內置制動電阻器,故在再生能量偏大時請使用選件制動電阻器。(制動單元不能在0.1K容量及0.2K容量的變頻器上使用。)也可以使用制動單元(FR-BU2)。
*6 電源設備容量隨著電源側的阻抗(包括輸入電抗器和電線)值而變化。
【三菱變頻器FR-D720S型號】
. FR-D720S-0.1K-CHT
. FR-D720S-0.2K-CHT
. FR-D720S-0.4K-CHT
. FR-D720S-0.75K-CHT
. FR-D720S-1.5K-CHT
. FR-D720S-2.2K-CHT
二、FR-D700通用規格
1、控制特性
[控制方式] Soft-PWM控制/高載波頻率PWM控制
(可以選擇V/F控制、通用磁通矢量控制、最佳勵磁控制)
[輸出頻率范圍] 0.2~400Hz
[模擬量輸入頻率設定分辨率]
0.06Hz/60Hz(端子2、4: 0~10V/10bit)
0.12Hz/60Hz(端子2、4: 0~5V/9bit)
0.06Hz/60Hz(端子4:0~20mA/10bit)
[數字輸入頻率設定分辨率] 0.01Hz
[模擬量輸入制頻率精度] 最大輸出頻率的±1%以內(25°C土 10°C)
[數字輸入頻率精度] 設定輸出頻率的0.01%以內
[電壓/頻率特性] 基準頻率可在0~400Hz范圍內任意設定,可選擇恒轉矩、變轉矩式樣
[啟動轉矩] 150%以上(1Hz時)...設定通用磁通矢量控制設定轉差補償時
[轉矩提升] 手動轉矩提升
[加/減速時間設定] 可選擇0.1~3600s(可分別設定加速與減速時間)、直線或S字加減速模式
[直流制動] 動作頻率(0~120Hz)、動作時間(0~10s)、動作電壓(0~30%)可變
[失速防止動作水平] 動作電流水平可以設定(0~200%間可變)，可以選擇有或無。
2、運行特性
[模擬量輸入頻率設定信號] 2點端子2:可在0~10V、0~5V間選擇
端子4:可在010v、05V、4~20mA間選擇
[數字輸入頻率設定信號] 通過操作面板、參數單元進行輸入、可選擇頻率設定單位
[啟動信號] 可選擇正轉·反轉分別控制、啟動信號自保持輸入(3線輸入)
[輸入信號(5點)] 可從多段速度選擇、遠程設定、第2功能選擇、端子4輸入選擇、點動運行選擇、PID控制有效端子、外部過電流保護器輸入PU-外部運行切換、V/F切換、輸出停止、啟動自保持選擇、正轉、反轉指令、變頻器復位、PU-NET運行切換、外部-NET運行切指令權切換、變頻器運行許可信號、PU運行外部互鎖信號、三角波功能選擇中通過Pr.178~~Pr.182(輸入端子功能選擇)來選擇任意信號。
[運行功能] 上下限頻率設定、頻率跳變運行、外部過電流保護器輸入選擇、瞬時停電再啟動運行、正轉·反轉防止、遠程設定、第2功能、多段速運行、再生回避、轉差補償、運行模式選擇、離線自動調諧功能、PID控制、計算機連接運行(RS-485)最佳勵磁控制、掉電停止、速度濾波控制、Modbus-RTU
[輸出信號/集電極開路輸出(2點)/繼電器輸出(1點)] 可從變頻器運行中、頻率到達、過載報警、輸出頻率檢測、再生制動預報警、電子過電流保護預報警、變頻器運行準備完畢、輸出電流檢測、零電流檢測、PID下限、上限限位、PID正轉反轉輸出、風扇故障”、FIN過熱預報警、停電減速中、PID控制動作中、PID輸出中斷中、安全監視輸出、安全監視輸出2、再試中、壽命報警、
電流平均值監視、遠程輸出、輕故障輸出、異常輸出、異常輸出3、維護定時器報警中通過Pr.190、Pr.192、Pr.197(輸出端子功能選擇)來選擇任意信號
. 顯示計用模擬量輸出(最大DC10V:1點)
從輸出頻率、輸出電流(恒定)、輸出電壓、頻率設定值、變流器輸出電壓、再生制動使用率、電子過電流保護器負載率、輸出電流峰值、變流器輸出電壓峰值、基準電壓輸出、電機負載率、PID目標值、PID測定值、輸出電力、PID偏差、電機過電流保護負載率、變頻器過電流保護負載率通過Pr.158 AM端子功能選擇進行選擇。
3、顯示
[FR-PU07運行狀態] 從輸出頻率、輸出電流(恒定)、輸出電壓、頻率設定值、累計通電時間、實際運行時間、變流器輸出電壓、再生制動使用率、電子過電流保護器負載率、輸出電流峰值、變流器輸出電壓峰值、電機負載率、PID目標值、PID測定值、PID偏差、 變頻器輸入輸出端子監視、輸入輸出端子選件監視、輸出電力、累計電力、電機過電流保護負載率、變頻器過電流保護負載率、PTC熱敏電阻器電阻值中選擇。
[FR-PU07異常內容] 保護功能動作時顯示異常內容，記錄最近8次的異常內容(保護功能即將啟動前的輸出電壓、電流、頻率、累計通電時間)
[FR-PU07對話式引導] 基于功能(幫助功能)的操作指南 *2
4、保護/報警功能
[保護功能] 加速中過電流、恒速中過電流、減速中過電流、加速中過電壓、恒速中過電壓、減速中過電壓、變頻器過電流保護動作、電機過電流保護動作、散熱片過熱、輸入缺相'4、啟動時輸出側接地過電流*3、輸出短路、輸出缺相、外部過電流保護動作*3、PTC熱敏電阻器動作*3、參數錯誤、發生PU脫離、再試次數溢出*3、CPU異常、制動晶體管異常、浪涌電阻過熱、模擬量輸出異常、失速防止、超過輸出電流檢測值*3、安全回路異常
[報警功能] 風扇故障*1、過電流失速防止、過電壓失速防止、PU停止、參數寫入錯誤、再生制動預報警*4、電子過電流保護預報警、維護輸出*4、電壓不足、操作面板鎖定、密碼設定中、變頻器復位中、安全停止中
5、環境
[周圍環境溫度] -10°℃~+50℃(不結冰)*5
[周圍濕度] 90%RH以下(不凝露)
[環儲存溫度*6] -20°℃~+65°C
[環境] 室內(無腐蝕性氣體、可燃性氣體、油霧、塵埃)
[海拔高度、振動] 海拔1000m以下·5.9m/s以下、10~55Hz (X、Y、Z各方向)
*1 0.75K或以下機型沒有冷卻風扇,因此不具備該功能。
*2 僅限選件參數單元(FR-PUO7)可以進行顯示。
*3 初始狀態下,該保護功能無效。
*4 該保護功能僅對3相電源輸入規格品有效。
*5 在40°℃以下的環境溫度中使用時可密集安裝(間隔Ocm)。
*6 在運輸時等短時間內可以適用的溫度。

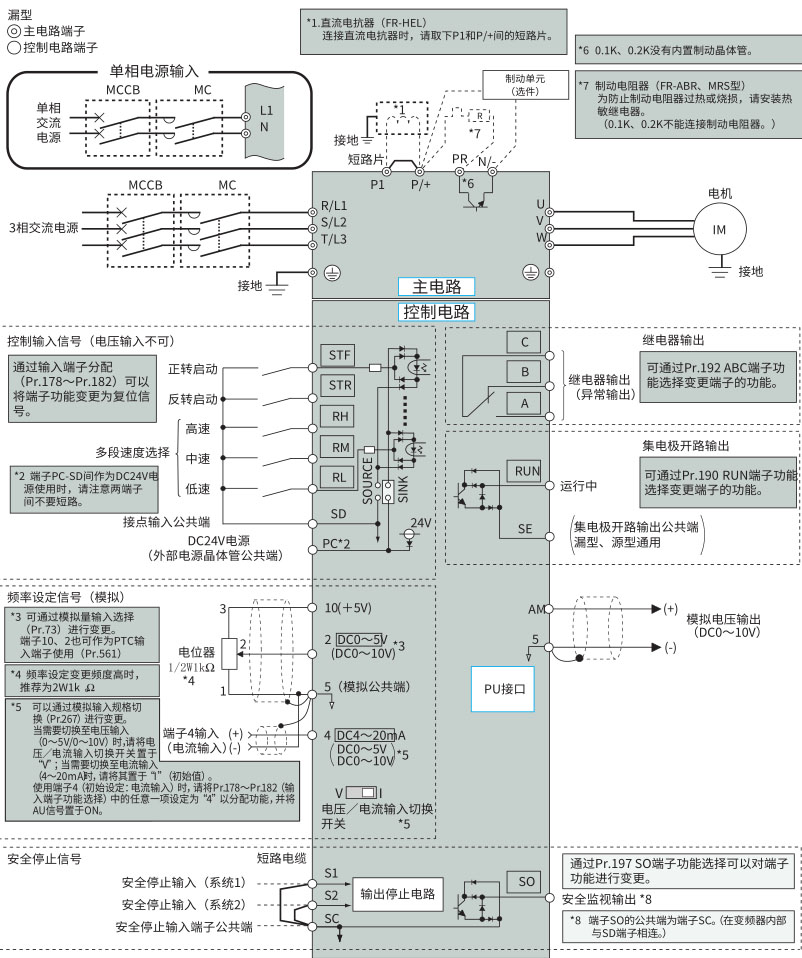

三、FR-D700端子接線圖
FR-D720S,FR-D740,FR-D700規格，FR-D700端子接線圖
